实际测试 三款儿童安全座椅碰撞实验【5】

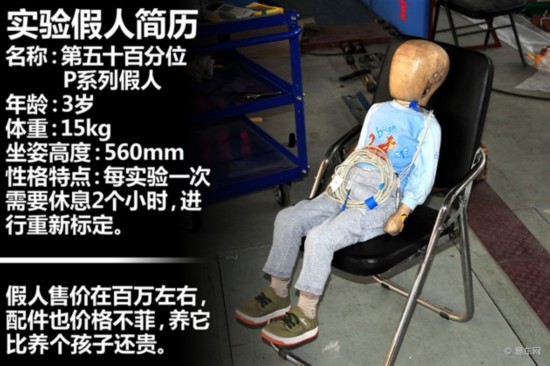

　　P系列实验假人

　　一款座椅是否安全的标准大部分取决于其对儿童的保护是否到位。那么实验中肯定不能用真人，所以假人就充当了这么一个既危险又神圣的“苦逼“角色。当然，也不是随便用点什么材料组成个人形就能胜任这项任务，假人骨骼和表面的材质、重量、尺寸在标准中都有严格的规定。本次实验选用的是First Technology Safety Systems(现Humanetics)公司购入的P系列3岁假人，该公司是目前车用碰撞假人的权威供应商。

　　根据标准规定，假人分为9个月、3岁、6岁、10岁几种，其各部分质量和尺寸都是按照人体测量学中第五十百分位的尺寸和重量确定的。

各年龄组假人质量年龄9个月3岁6岁10岁总质量（kg）9.00±0.2015.00±0.3022.00±0.5032.00±0.70

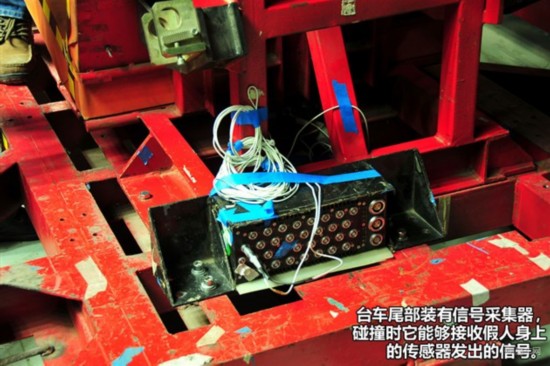

　　假人由金属和聚酯制成骨骼，躯干由发泡聚氨酯覆盖，针对本次实验在胸腔内部安装了加速度传感器。假人模仿人体关节的自由度，每个关节都要调整至标准规定的阻尼。此外，假人内部安装的传感器也需要更精确一级的传感器来进行标定。

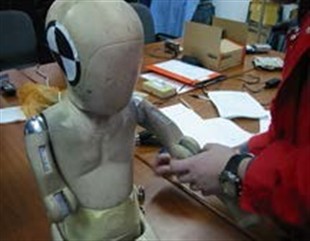

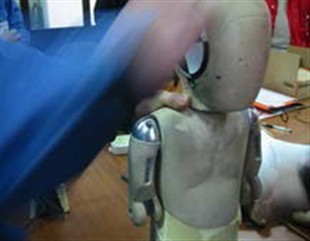

头部标定

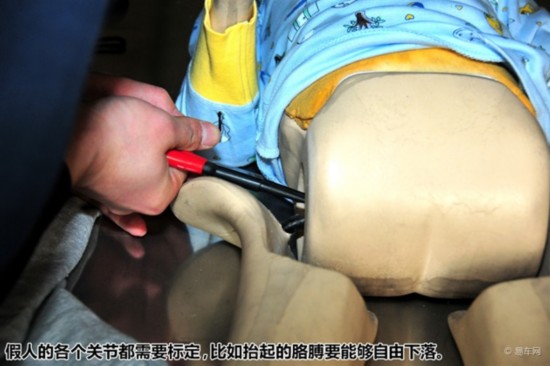

肘部标定

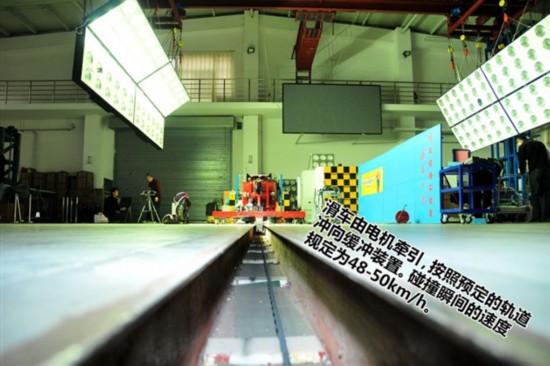

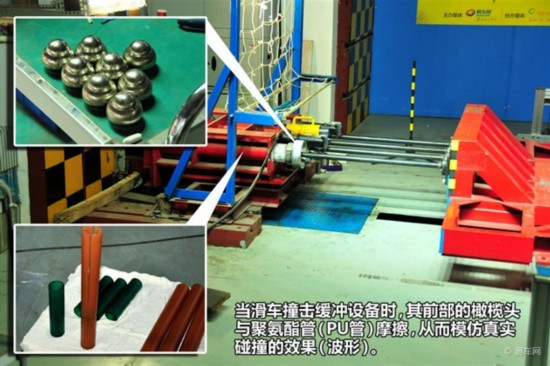

　　实验滑车

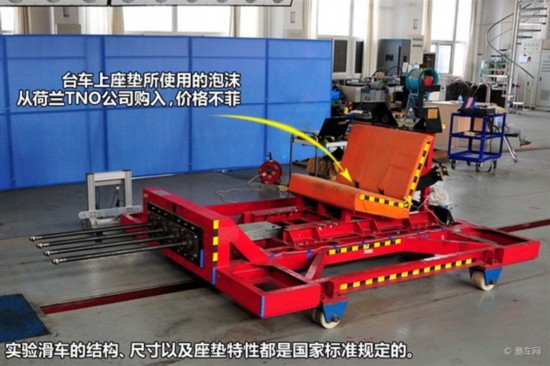

　　实验滑车按照国家标准规定的结构制造，滑车上只安装一个座椅（用来安装儿童安全座椅），重量在380kg以上。座椅和靠背均覆盖聚氨酯泡沫并包裹防晒布，本次实验采用从荷兰TNO公司购入的泡沫坐垫。

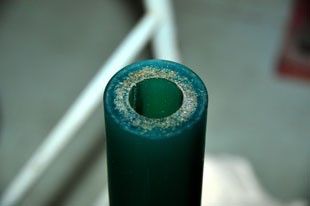

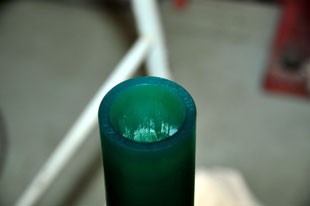

　　PU管的两端内径不同，滑车撞击时橄榄头从粗的这头进，细的这头出。不同直径的橄榄头可能模拟出不同特性的碰撞波形。

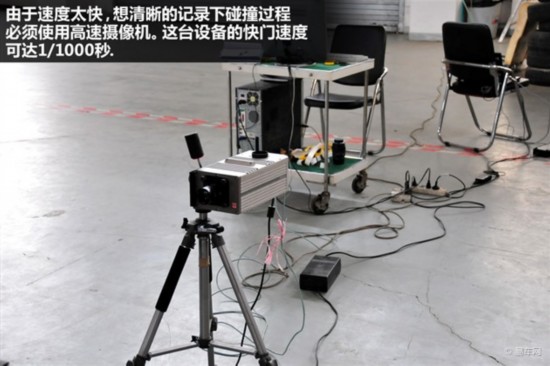

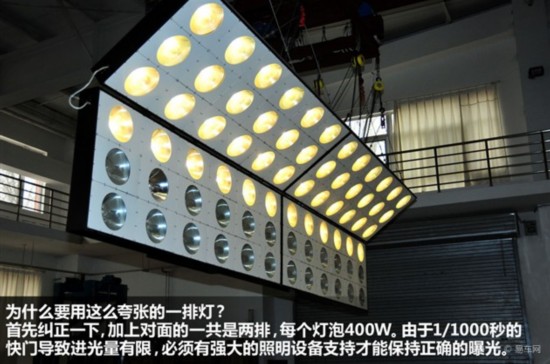

高速摄像及照明设备

为什么高速摄像机录制的视频播放速度比较慢？

　　摄像机对快门速度的标定是1/24秒，而想要将快速移动的物体拍摄清晰就要靠更高的快门速度，比如1/1000秒。这样拍摄出的视频其播放速度还是1/24秒，所以画面就变慢了。
